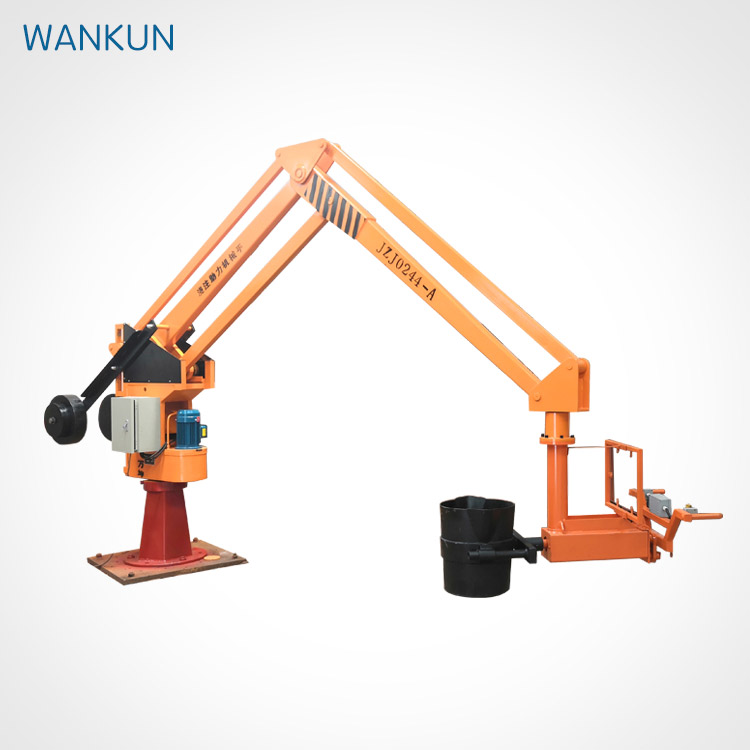

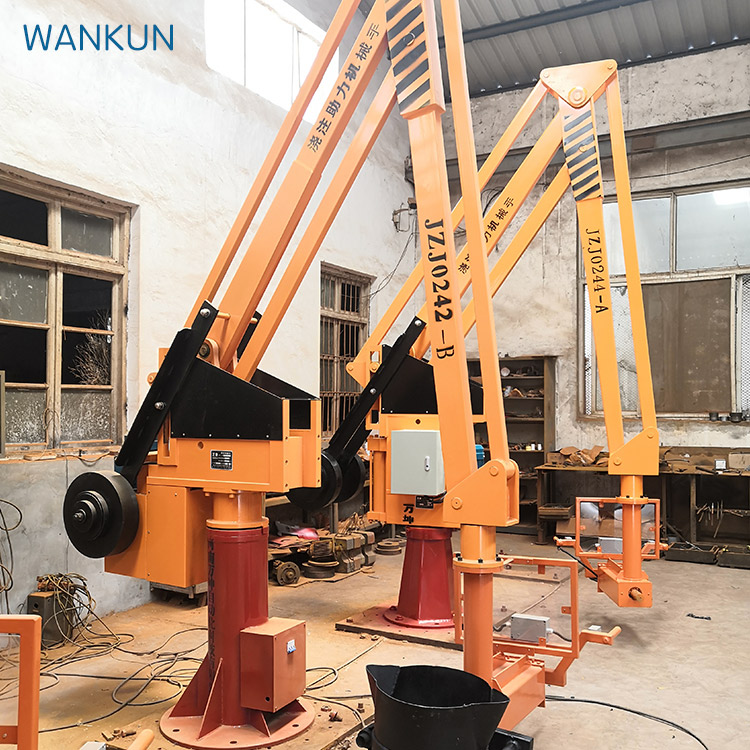

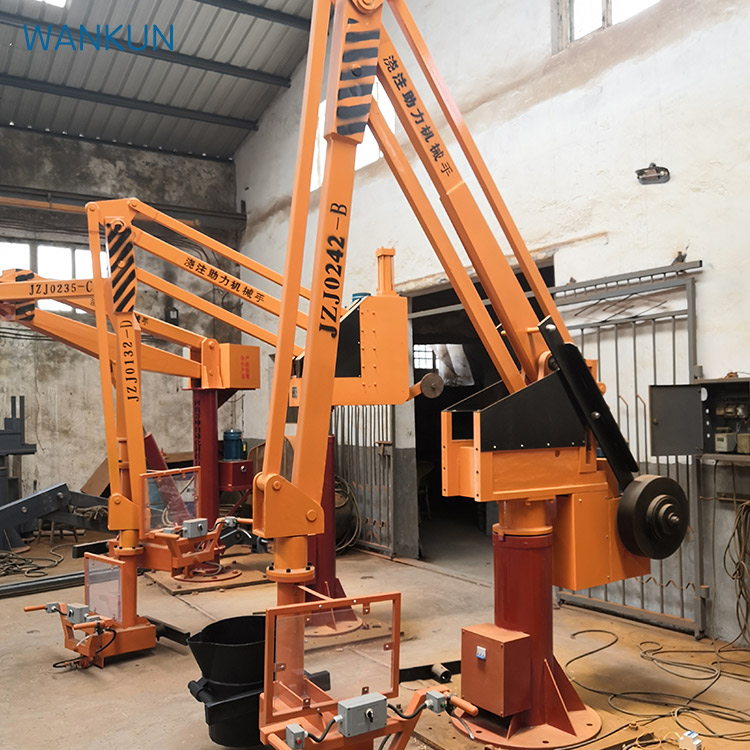

ZJZ séria hydraulické odlievanie manipulátor je nový typ odlievanie a zdvíhanie zariadenia, s nasledujúcimi vlastnosťami:

1, bez cestovného spínača, pomocou vlastného cestovného limitu valca a tampónového zariadenia.Pri pohybe piestu nahor a nadol na pohon pohybu zdvíhacieho boomu je pohyb relatívne stabilný.

Hydraulický systém je vybavený bezpečnostným zariadením, ktoré má bezpečnostnú ochrannú funkciu v prípade preťaženia a tak ďalej a zabraňuje poškodeniu častí a nehodám vyvažovacieho žeriavu.

3. série Zjz odlievanie manipulátor je vybavený obmedzením rýchlosti a vlastné zníženie funkcie, ktoré môžu znížiť hmotnosť hladšie a ušetriť spotrebu energie. MANIPULátor je vhodný pre vysokú účinnosť zdvíhanie a presné umiestnenie a inštaláciu ťažkých predmetov do 300 kg, najmä pre stredné a malé FOUNDdries. To má výhody malé veľkosti, nízky hluk, ľahká hmotnosť, novú a kompaktnú štruktúru, bezpečnú a spoľahlivú prevádzku, jednoduchú a pohodlnú údržbu, atď. Je to nový produkt, ktorý oslobodzuje operátora od ručnej práce časté nakladanie a vykladanie a zlepšuje efektívnosť výroby.

Hydraulické odlievanie manipulátor zdvíhanie ťažkých predmetov sa dosahuje prostredníctvom nasledujúcich troch typov syntézy pohybu:

1, vertikálne zdvíhanie hydraulického pohybu

Obráťte fuseláž manuálne

3. pohybovať horizontálne manuálne

M jeain technické parametre ZJZ hydraulické odlievanie manipulátor

Tabuľka 1:

Vonkajšie kreslenie

Štruktúra a princíp

JZJ séria hydraulické odlievanie manipulátor sa skladá z piatich častí: fuseláž, vyvážený štyri-rode mechanizmus, hydraulický systém a elektrické riadenie, vrecko odlievanie obrat zariadenie.

Prvá fúzia:

Táto časť pozostáva zo základne,

Otočné osové sedadlo, ramenné sedadlo, vertikálna sprievodná zostava atď. Základňa môže byť nastavená na cementovú základňu (pevná) (pozri tabuľku - pre základné rozmery) alebo fixovaná na pohyblivý vozík (mobilný). Telo sa môže otáčať v rozsahu 345 stupňov okolo otočného osového sedadla. Vertikálna sprievodná zostava je fixovaná na zadnej strane tela a sprievodné koleso vyváženého mechanizmu so štyrmi spojmi sa pohybuje nahor a nadol na sprievodnú lištu.

2, rovnováha štyri spájací mechanizmus tyče:

Táto časť sa skladá z veľkého ramena, veľkého komplexu ramena, zdvíhacieho ramena, zdvíhacieho komplexu ramena, spojovacej tyče, podpornej dosky a vyrovnávacieho bloku a ďalších častí. Obe strany bodu zavesenia medzi podpornou doskou a spojovacou tyčou sú horizontálne premiestnené dvojicou jednoročných guľových ložísk na vodiacej koľaji tela. Zadný koniec veľkého ramena je spojený s hlavou piestovej tyče hydraulického valca cez orech a vertikálny pohyb sa vykonáva pozdĺž vodiacej tyče. Nastaviteľný vyrovnávací blok je inštalovaný na veľkej ruke spojený so štyrmi spojeniami, ktorý je vyvážený s vlastnou hmotnosťou vyrovnávacej tyče,

Hydraulické systémy :

Systém pozostáva z prevodového čerpadla, elektromagnetického smerového ventilu, vstupného a spätného ropného potrubia, bezpečnostného ventilu, hydraulického valca a tak ďalej.Keď prevádzkovateľ stlačí, stúpa (alebo klesne) tlačidlo, hydraulický olej cez elektromagnetický ventil do valca, dolnej komory, tlačí piestovú tyč nadol (alebo nahor) pohyb, cez princíp štyroch spojovacích pákov, aby sa poháňal zdvíhací pohyb ťažkých predmetov.

Keď hmotnosť zdvíhania prekročí 1,1-násobok hodnotené hmotnosti, bezpečnostný ventil sa otvorí a vyloží tak, aby sa hmotnosť nemohla zdvihnúť, aby sa chránila bezpečnosť celého hydraulického vyrovnávacieho žeriavu. (pozri obrázok 4 pre princíp)

Elektrická časť riadenia:

Táto časť sa skladá z motora, plastového puzdra prerušovača obvodu, fúzy, ovládacieho tlačidla, konektoru AC, malého relé, ovládacieho transformátora atď. (pozri tabuľku 2). Stroj používa trojfázový 380V, 50HZ napájanie (tri-fázové štyri linky), neutrálna línia by mala byť pevne pripojená.

Použite napájanie 24V. Napájanie môže byť vedené zo spodnej časti podvozku alebo z ľavej strany elektrickej skrinky.Keď je zapnutý prepínač vzduchu, automatické resetovanie tlačidla rozdeľovača je vždy zapnuté a systém začne pracovať po zapnutí diaľkového ovládania.Stlačte tlačidlo nahor alebo nadol (pozri obrázok 3) na zvýšenie alebo zníženie rozdeľovača.

Slingová

5. šíriť časť:

Informatívna časť pozostáva z komunikačného riadiaceho zariadenia a vodorovného otočného zariadenia Mo. Rao Bao získate kompozíciu rámu. Prostredníctvom farbenia cez riadenie môže byť kladivo ovládané na pohyb nahor a nadol do umelej budovy a ručná brzda môže byť stlačená na otáčanie. Horizontálne otočné zariadenie umožňuje operátorovi ľahko aplikovať. Montážny rám kladiva by mal byť pripojený k kladive.

Balenie, preprava, inštalácia a uvedenie do prevádzky

1. balenie, preprava a montáž

Pri preprave je celý stroj upevnený na špeciálnom dopravnom spodnom ráme a vyvážené štyri-barové spojenie je upevnené na karosérii s pevnou doskou, takže sa nemôže posúvať dozadu a dopredu.

Časť zariadenia a palivovej nádrže boli mokré s dažďom. Celý stroj môže byť tiež rozdelený do troch častí: fuselage, vyvážený štyri-barový spojovací mechanizmus a protizávažné komponenty pre balenie a prepravu. Diely montážny stroj podľa grafu, dať von stráž a vertikálne sprievodné dosky, po žeriave v ramenách vyššie, vyvážiť štyri barové spojenie, prevádzkové rameno, paralelné s podpornou doskou na oboch stranách kríža na ramene na úrovni horného sprievodcu, sprievodné koleso na štyroch spojovacích tyčiach a spojovacích kolesách, dve sprievodné kolesá nainštalované v strede vertikálnej sprievodnej dosky pred a po,

2. inštalácia a nasadenie

Prosím, pozorne si prečítajte pokyny pred inštaláciou stroja. Počas inštalácie kalibrujte úroveň betónovej základnej roviny a potom upevnite celý stroj na základňu. Vytiahnite rozprašovač na maximálny pracovný polomer v rovnakej výške a vykonajte kruhový pohyb 340 stupňov. Nájdite horizontálny bod rozprašovača v treťom rovnakom bode a horizontálna chyba troch bodov by nemala presiahnuť 15 mm. Pripojte sa k trojfázovému napájaniu 380V, 50HZ (trojfázové štyri drôty), neutrálna línia by mala byť bezpečne pripojená. Po kontrole je správne, zatvorte prepínač napájania elektrického boxu, stlačte tlačidlo, aby ste skontrolovali, či smer otáčania mot

Venujte pozornosť otázkam bezpečnosti

Pred zavedením napájania do stroja by mali byť nainštalované tri prepínače na ochranu pred únikom.

2, škrupina stroja musí byť uzemnená (PE linka) a uzemnenie je dobré.

Predtým, ako otvoríte kryt elektrickej skrinky na údržbu, musí byť externé napájanie najprv odpojené.

Pri prevádzke na otvorenom vzduchu by sa mali prijať opatrenia proti dažďu a prachu.Je prísne zakázané, aby dážď na mokré elektrické spotrebiče alebo dážď vstúpil do nádrže.

5, diaľkový vysielač by mal byť dva mesiace (v závislosti od použitia) na výmenu batérie.

lubrikácia

Valivé ložiská každej časti stroja sú mazané vápnikovým tukom, čistené a vymenené raz za šesť mesiacov.

Kontaktný povrch medzi prednou a zadnou vertikálnou vodiacou koľajnicou a valčekom je raz mesačne mazaný vápnikovým tukom.

3, olejová nádrž s 32# ~ 48# hydraulickým olejom proti opotrebovaniu, povrch oleja by nemal byť v spodnej časti oleja okenného oleja 10 mm nižšie, hydraulický olejový model podľa použitia prostredia, čistenie každých šesť mesiacov, výmena raz.

2 Elektrický schematický diagram

Tabuľka 2:

Obrázok 5

Schematika hydraulického systému
