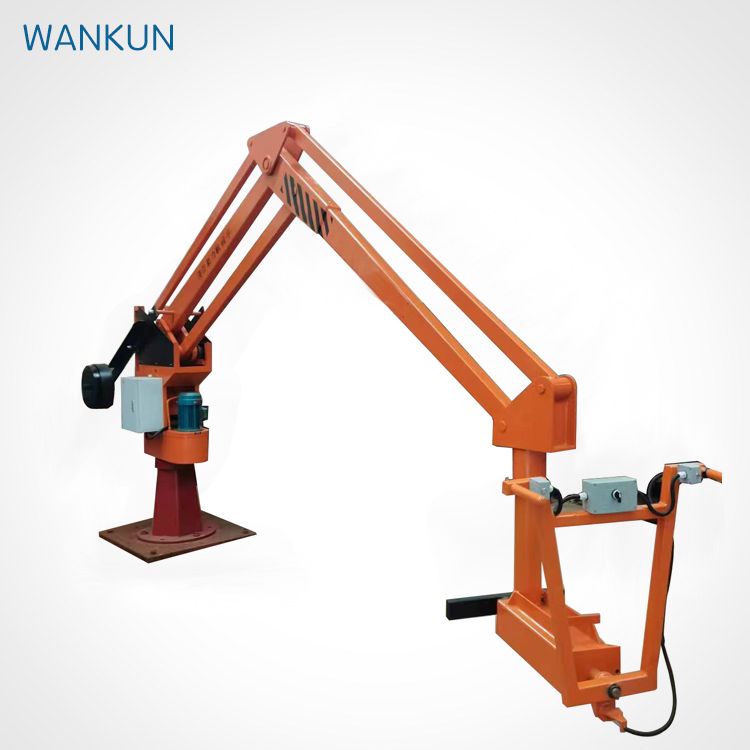

ZJZ0540 Liatinový manipulátor pre Foundry
Otáčanie 360°
Kapacita ložiska 500kg
Pracovný polomer 4m
| produktov | Špecifikácia modelu | Zvýšená zdvíhacia kapacita | Minimálna výška zdvíhania ladle | Maximálna výška zdvíhania lode | Maximálny pracovný polomer | rotačný uhol | poznámka |
| Hydraulický manipulátor | Zoznamka0540 | 500 kg | Hlavný hriadeľ je spočiatku paralelný s podlahou (v závislosti od požiadaviek zákazníka) | 1 100 mm | Stred stĺpca je vzdialený 4000 mm od malej osi otáčania | Hlavná jednotka otáča 345° zdvíhacie zariadenie otáča 360° | vrátane1setofPLCsystem |
1) Mechanizmus zdvíhania manipulátora je diaľkovo ovládaný a môže sa voľne otáčať o 360 °.
2) Stroj na odlievanie manipulátora prijíma princíp štyroch barových spojovacích mechanizmov. Každá mechanická ruka môže pracovať a zastaviť sa v akomkoľvek uhle, aby sa dosiahol vyvážený stacionárny stav. To výrazne znižuje ťažkosti pre operátorov počas procesu odlievania, najmä pri zaobchádzaní s vzostupmi a roztaveným železom.
3) Nie sú potrebné žiadne hraničné spínače. Limit je dosiahnutý vlastným nárazom olejového valca. Zdvíhanie ramena je poháňané pohybom nahor a nadol piestovej tyče a je nastavené tampónové zariadenie, čo vedie k malým nárazom a stabilnej prevádzke.
4) Bezpečnostné zariadenia sú inštalované v hydraulickom systéme. majú bezpečnostnú ochrannú funkciu v prípade preťaženia a iných situácií, zabraňujú vzniku ľahko poškodených komponentov a nehôd.
5) Systém PLC môže ovládať čas otvárania čerpadla a ventilu, ako aj nastavenie prietoku výstupu.
1) Všetky rozmery v tomto výkresu sú merané v milimetroch.
2) Kompresná pevnosť základovej pôdy nesmie byť menšia ako i ton na meter štvorcový
3) Špecifická poloha elektrickej skrine a potrubí s ňou spojených sa vzťahuje na celkový výkres rozloženia elektrického potrubia.
4) Drôtový vodič (3-fázový 5-drôtový systém) má prierezovú plochu 4 štvorcových milimetrov, s napätím 380V + 220V a 2,5 metra vystaveného.
